嵌入式運動控制方案
鋁型材擠出機周邊自動化對移料小車多工位、高速、高重復定位精度控制；開卷校平定裁對送料高速、高重復定長精度控制；壓片機對產品厚度高重復精度控制，在這些領域技術改進中必須對原普通軸換代成伺服軸控制才能得以實現。通常方案為動力系統升級成伺服系統驅動、控制器更換成具有運動控制功能的控制器，控制器既要總控工藝流程動作還要對伺服軸進行運動控制，這樣就面臨硬件成本偏高、軟件必須重新開發等問題。
我們提供一種嵌入式運動控制+伺服動力單元整套解決方案。該方案無需更換原有設備主控制器，其可以作為modbus通訊協議主站，海天驅動嵌入式運動控制器做modbus通訊協議從站，主站負責工藝流程和預設伺服軸目標動作、從站負責伺服軸動作實時控制，這樣由嵌入式動控制器+海天伺服完成對軸的伺服升級換代，實現機械直驅系統可以多軸點位控制、同步控制、凸輪、插補控制；液壓軸可以壓力、速度、位置閉環控制。

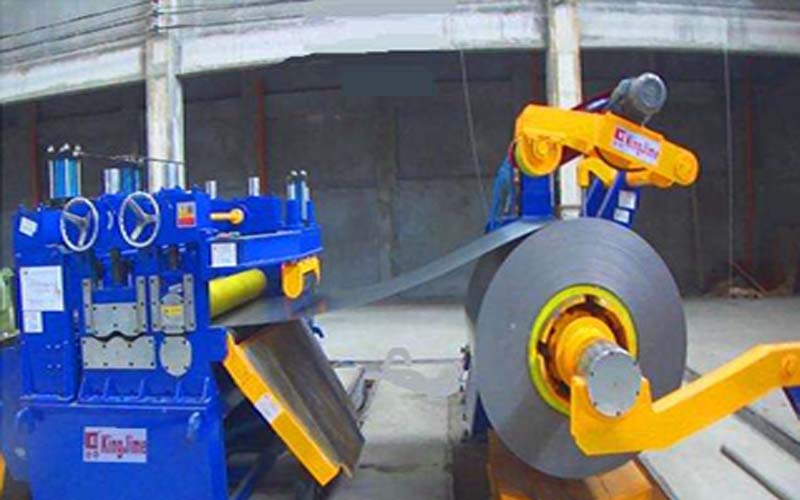

開卷校平定裁

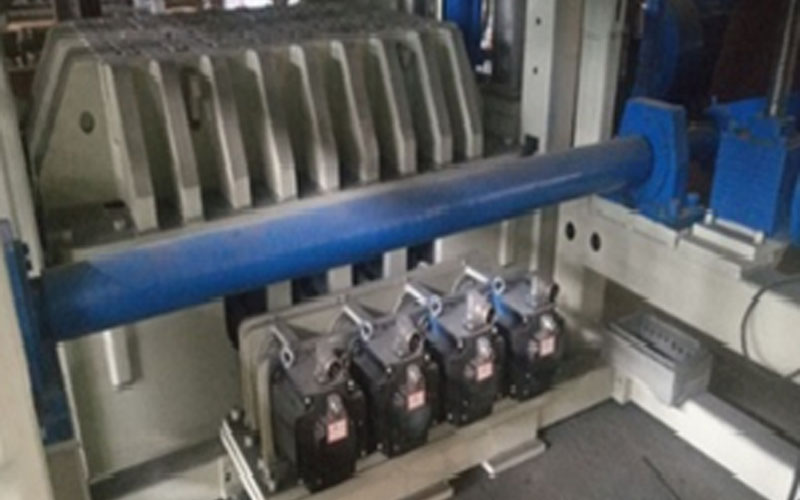

四軸伺服振動臺

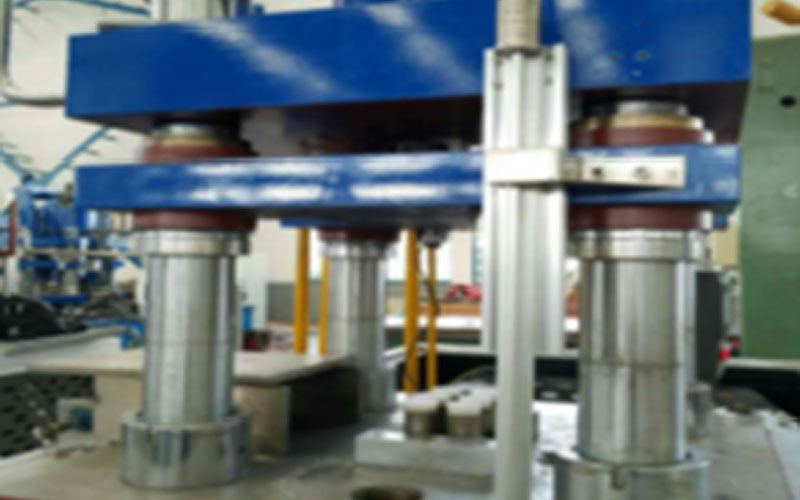

伺服壓片機
方案特點優勢
1.易保密低成本
原有PLC無需更換,且原程序改動小，制造商工藝程序知識產權得以有效保密，實施方案成本降低。
2.分工明確
制造商關注重點僅為生產工藝流程算法，軸伺服運動控制算法交由專業的海天驅動運動控制器完成。
3.簡單可靠
主控和運動控制器間通過modbus總線連接，運動控制器和伺服通過CANopen或EtherCat總線連接，機器生產施工簡單且運行安全可靠。

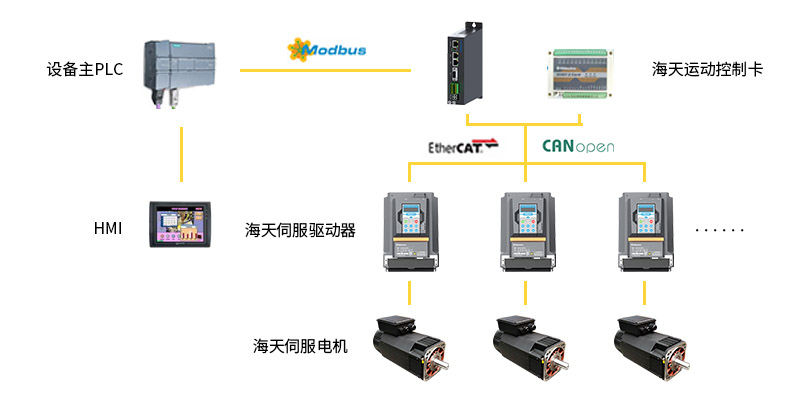

方案配置架構
案例
鋁擠周邊自動化對移料小車進行多工位伺服控制。
案例介紹：
（工作臺）移料小車由伺服電機驅動，減速比1:7；機械裝置為齒輪齒條驅動，伺服電機機和減速機構固定在移動工作臺上，減速箱輸出驅動齒輪轉動，齒條固定不動，移動工作臺有鋼輪在鋼軌上滾動行進（忽略滾動摩擦力）；齒輪每轉工作臺移動0.6m，工作臺質量<=2000Kg。
技術要求：
小車最高移動速度<=1.5m/s；加減速時間0.5s；位置控制重復精度<1mm。
安全防護：
急停、左右硬限位、軟限位、總線斷線檢測quickstop安全停車、電機抱閘控制。
系統配置清單：
| 序號 | 物料名稱 | 規格型號 | 數量 |
| 1 | 伺服電機 | HP11804-G152A-E2PP7 | 1 |
| 2 | 伺服驅動器 | HI5.5KW | 1 |
| 3 | 制動電阻 | 500W-40Ω | 1 |
| 4 | 運動控制器 | HIC-2000 | 1 |
| 5 | 線纜 | 配套線纜 | 1 |
具體方案：
設備主PLC 控制鋁擠出機所有邏輯動作、移料工藝順序和取料/放料動作；從站海天嵌入式運動控制器僅對小車伺服系統進行點位控制，兩者以modbus TCP/IP協議通訊。海天運動控制器和海天伺服以CANopen進行聯機控制。
設備主PLC寫運行目標參數給海天運動控制器，比如目標位置、運行速度等；
設備主PLC寫控制字給海天驅動運動控制器施發具體運行動作的啟停命令；
海天驅動運動控制器接受具體命令并控制海天伺服執行相應動作；
主設備PLC 讀取海天運動控制器當前運行狀態參數并做為下一步順序控制的條件，比如讀取當前運行速度，比如讀取裝料位置到達狀態即可以做裝料工藝動作，當裝料完成就可發送下一條卸料定位運行啟動命令。比如收到系統報警就可以馬上做急停處理等。
